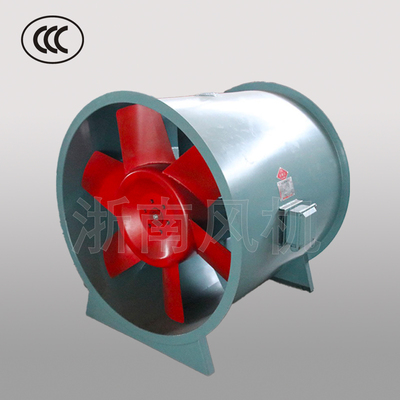

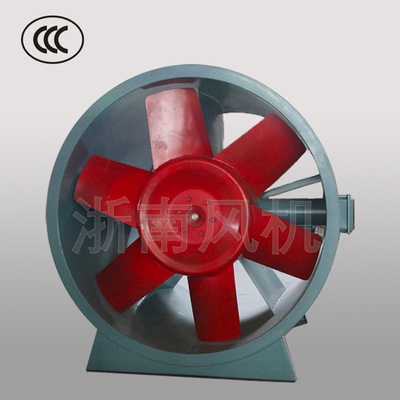

GXF、SJG系列管道斜流风机
产品概述
GXF、SJG系列管道斜流风机,采用鼓形(S]G)或直形(GXF)风筒,其叶轮轮毂为锥形,轮毂进口直径相对较小,使子午面上的气流加速,避免了叶轮与后导有脚大凸台所造成的气流分离,从而使风机可获得高效率和低噪声。由于风机流道中的气流轴向速度增大,促使静压梯度减小,避免了气流脱离,得到了较高的压力系数。

产品分类
SJG鼓形风机按机号分为2#~8#, 2900rpm (D)、1450rpm(F)、960rpm(S)、720rpm(E)共4型转速,共20型,风量范围从200~25000m³/h,全压范围从50~1200Pa。 GXF直形风机按机号分为4A/14B~14A/14B,A型(双速,部分设计图纸也会用“S”标注双速)、B型(单速),共28型,风量范围从2470~114900m³/h,全压范围从130~1320Pa。 风机可根据场所需求增加风帽定制成屋顶式,标识方法为机号后加字母"W"。 BX消声型风机分为:BX1、 BX2。 BX1型风机外壳本体不带消音器,进、出风口带消声器;BX2型风机外壳和进、出风口均带消声器。消声器的长度有500mm、750mm、1000mm、2000mm;用户可根据需要自定长度。 风机可根据环境需求定制成玻璃钢防腐(F) 、防爆型。

产品应用
风机可广泛应用于高层建筑、工矿企业、宾馆、饭店、博物馆、体育馆、地下车库等通风换气场所,满足管道加压、送风和排风及高层或一般建筑的通风换气。

风机配置
标准配置: 叶轮、机壳(风筒、导叶、内筒、电机支架)、电机、底脚等。 备选件及附件(订货时注明是否购买):消声器、减振设备、专用电控箱、网罩、对接法兰。

加工工艺

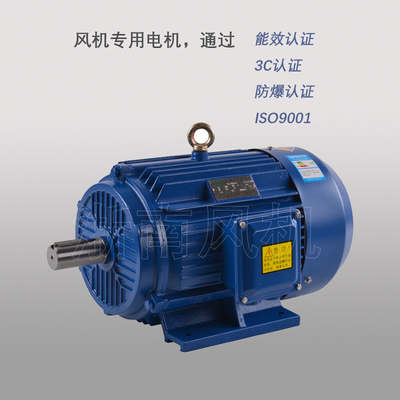

风机叶轮为钢制,轮毂液压拉伸成型,叶片冲压后液压成型,叶片与轮毂焊接装配成型。叶轮经静、动平衡校正,平衡精度不大于G5.6级。 外筒法兰为采用整体翻边旋压而成,为了同用户的安装尺寸保持一致,若用户没有特别说明,公司产品不会在法兰上打孔。 风口消声器(选配)模具液压/翻边旋压成型。内层为镀锌消声微孔板,夹层为耐高温消声棉。 本公司一直致力于产品的改进优化,产品规格及参数尺寸如有变动恕不另行通知。风机可配用双速电机,实现两档调速;亦可使用变频电机和变频控制器,实现变频调节。 本公司一直致力于产品的改进优化,产品规格及参数尺寸如有变动恕不另行通知。

工作条件
地区电话手机区域经理QQ
安徽、贵州、辽宁、广东、陕西、西藏、黑龙江、新疆、天津、浙江省、海南0575-8213435018069616069俞经理443932476
上海、青海、北京、河北、福建、广西、湖北、山西、甘肃省、四川0575-8213435018057556025季经理649704171
吉林、河南、宁夏、江苏、江西、山东、重庆、云南、内蒙古、湖南0575-8213435013588513683董经理443932476
