产品概述SWF系列高效低噪声混流风机,叶轮采用子午加速特点的锥面扭曲形叶片在轮毂上焊接而成,内装有导叶,气流分布良好,压力稳定。具有效率高、结构紧凑、噪音低、体积小、安装方便等优点。
产品分类
SWF-I (单速) 风机按机号分为2.5#~14#共18型,2900rpm(D)、1450rpm(F)、960rpm(S)、72Drpm (E)共4型转速,合计共54种规格,风量范围从490~102450m³/h, 全压范围从50~1380Pa。
SWF-II(双速)风机按机号分为6.5#~14#共16种规格。
SWF-III单速高压型,SWF-D单速低压型。
按调速方式分:SWF-I单速、SWF-II双速、变额(变藏电机+变频控制器,无级调速,建议调节频率锁定在25Hz~50Hz) 。
风机可根据场所需求增加风幅定制成屋顶式,标识方法为机号后加字母"W"。
BX消声型风机分为:BX1、BX2
BX1型风机外壳本体不带消音器,进、出风口带消声器; BX2型风机外壳和进、出风口均带消声器。消声器的长度有500mm、750mm、 100mm、 200mm;用户可根据需要自定长度。
风机可根据环境需求定制成防爆型。
产品应用
风机可广泛应用于高层建筑、工矿企业、宾馆、饭店、博物馆、体育馆、地下车库等通风换气场所,是管道加压、送风和排风及高层或一般建筑通风换气的畅选系列。
风机配置
标准配置:

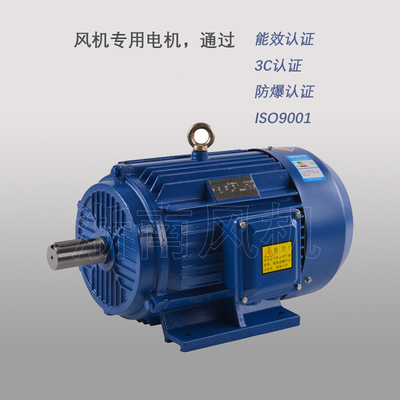

叶轮、机壳(风筒、导叶、内筒、电机支架)、电机、底脚等。
备选件及附性(订货时注明是否购买):
消声器、减振设备、专用电控籍、网罩、对接法兰。
加工工艺
风机叶轮为钢制,轮毂液压拉伸成型,叶片冲压后液压成型,叶片与轮毂焊接装配成型。叶轮经静、动平衡校正,平衡精度不大于G5.6级。
外筒法兰为采用整体翻边施压而成,为了同用户的安装尺寸保持一致,若用户没有特别说明,公司产品不会在法兰上打孔。
风口消声器(选配) 模具液压/翻边施压成型。内层为镀锌消声微孔板。夹层为耐高温消声棉。
本公司一直致力于产品的改进优化。产品规格及参数尺寸如有变动想不易行遍知。
